一、熱網數據采集與監控系統適用范圍
    scada（supervisory co***ol and data acquisition）系統，即數據采集與監視控制系統。scada系統的應用領域很廣，它可以應用于電力系統、給水系統、石油、化工等領域的數據采集與監視控制以及過程控制等諸多領域。
    北京宇恒電氣熱網數據采集與監控系統專為熱網調度自動化而設計，對城市熱網換熱站現場的運行設備進行監視和控制，以實現數據采集、設備控制、測量、參數調節以及各類信號報警等各項功能。

二、熱網數據采集與監控系統特點
    我國現行傳統的手工操作熱力站運行管理，影響了集中供熱優越性的充分發揮，與之相比，北京宇恒電氣提供的熱網SCADA系統（數據采集與監控系統）具有以下明顯特點：
  1、提供全面的供熱參數測量，對運行工況進行系統的分析判斷；
  2、準確有效地調節系統運行工況，通過先進的自動控制和系統優化解決用戶冷熱不均，供熱量與需熱量不匹配等問題；
  3、對換熱站數據信息進行分析、統計，工作人員可通過圖表形式輸出各站的數據、報警信息，以便打印、存檔。
  4、實現換熱站無人值守,減少管網運行調節的工作量，達到在提高供熱系統的供熱能力和供熱品質的同時節能降耗、減少污染物排放的目的。

三、熱網數據采集與監控系統組成

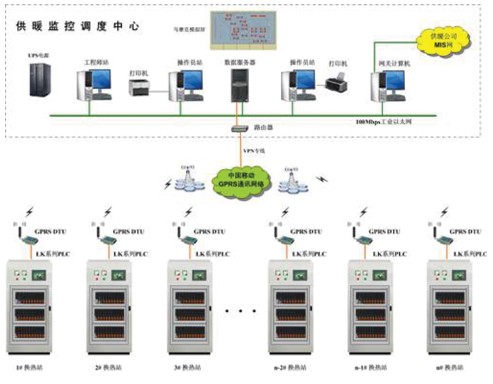

    根據生產工藝設計要求，宇恒電氣提供的熱網換熱站SCADA系統由上位機（監控中心）、下位機（現場控制層）、通訊網絡等組成，集人機界面、數據庫管理、計算機網絡、遠程數據通信、過程控制和信號檢測等先進技術于一體。

    宇恒電氣換熱站SCADA系統功能主要結構包括：
   0·換熱站網絡狀態監測模塊負責監測各換熱站網絡通訊是否正常，如發現某站通訊中斷，系統會提示報警并自動重新連接該站。方便工作人員在遠程能夠及時監視各站網絡通訊狀態。
   1 ·實時數據信息采集模塊通過PLC采集現場設備的工藝數據、報警信息（如：流量、溫度、壓力及其報警信息等）并進行優化處理，能夠盡力避免大量數據采集時所導致的數據處理延遲時間過長，從而確保采集數據的實時性、穩定性、一致性。
   2 ·工藝數據信息輸出模塊通過可視化圖形界面實時顯示各換熱站的當前模擬量、數字量及工藝曲線，便于工作人員隨時查看。
   3 ·報警數據信息輸出模塊通過可視化圖形界面實時顯示各換熱站的當前故障報警信息，并以手機短信的方式主動向工作人員發送報警信息，以便工作人員可以及時的處理現場故障。
   4 ·工藝數據存儲處理模塊負責保存從現場PLC采集到的工藝數據，以方便工作人員隨時查詢數據信息。
   5 ·工藝數據查詢輸出模塊根據工作人員輸入的查詢條件（如：時間、換熱站名稱、工藝數據名稱等），對各換熱站工藝數據（如：流量、溫度、壓力等）進行分析、統計，以圖表形式在可視化界面中顯示，以便工作人員查看、打印、存檔。
   6·報警數據存儲處理模塊負責保存從現場PLC采集到的報警數據，以方便工作人員隨時查詢故障信息。
   7 ·報警信息查詢輸出模塊根據工作人員輸入的查詢條件（如：時間、換熱站名稱、故障名稱等），對各換熱站報警信息（如：流量、溫度、壓力等）進行分析、統計，以表格形式在可視化界面中顯示，以便工作人員查看、打印、存檔。
   8 ·現場設備控制模塊工作人員可在遠程通過PLC對各換熱站設備進行啟、停、復位等相關操作。
   9 ·Web服務模塊通過網頁瀏覽器（如：IE等）隨時進行查看現場各換熱站的實時工藝數據、報警信息等相關操作。
