鍋爐控制系統
宇恒電氣提供的鍋爐DCS控制系統主要包括：鍋爐發電控制系統、燃油燃?xì)忮仩t控制系統、鏈條鍋爐控制系統、流化床鍋爐控制系統。該系統適用于對蒸汽鍋爐，熱水鍋爐，燃煤鍋爐，燃?xì)馊加湾仩t，鏈條鍋爐及循環流化床的控制。
一、鍋爐控制系統適用范圍
鍋爐主要應用在電力、機械、冶金、煉油、化工、紡織、造紙、食品、醫療等工業行業和采暖等民用行業中。
宇恒電氣提供的鍋爐自動化控制系統主要包括：鍋爐發電控制系統、燃油燃?xì)忮仩t控制系統、鏈條鍋爐控制系統、流化床鍋爐控制系統。該系統適用于對蒸汽鍋爐，熱水鍋爐，燃煤鍋爐，燃?xì)馊加湾仩t，鏈條鍋爐及循環流化床的控制。
二、鍋爐控制系統特點
宇恒電氣鍋爐自動化控制系統可以根據行業及用戶需要，設計PLC控制和DCS控制。
宇恒電氣鍋爐控制系統符合JB/T10094 《工業鍋爐通用技術條件》、《蒸汽鍋爐安全技術監察規程》、《熱水鍋爐安全技術監察規程》及國家有關法規、標準的要求，適用于多種爐型。

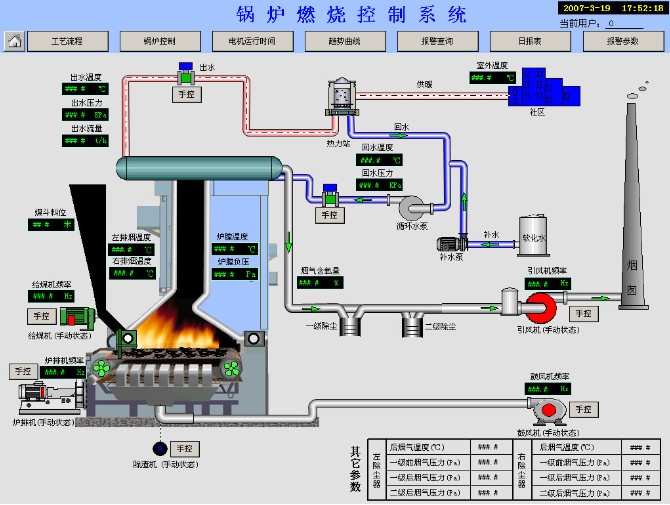

鍋爐控制系統能夠?qū)崿F(xiàn)鍋爐自動化控制，使鍋爐安全、可靠、經濟的運行。采用國內外先進技術和設備，具有數據采集、記錄、邏輯運算、PID 調節和優化控制功能。系統可對鍋爐運行過程中溫度、壓力、流量、水位、含氧量等工藝參數實時采集。通過程序進行運算和控制，實現對鍋爐爐溫、爐膛負壓、含氧量、水位、蒸汽、流量等工藝參數實時采集并對重要工藝參數實現自動控制，達到鍋爐自動燃燒，提高熱效率。
三、鍋爐控制系統組成及功能
1、鍋爐發電控制系統
根據需要可以采用PLC控制或DCS控制。此系統可以根據發電機組的容量，設中心控制站和鍋爐、汽機以及電氣部分的數據采集和控制管理。控制站主要包括冗余電源組件、數據采集卡、控制器以及控制網總線控制器，實現現場數據的采集處理、過程控制、聯鎖保護、順控邏輯等。
本系統包括數據采集系統（DAS）、模擬量控制系統（MCS）、輔機順控系統（SCS）、機爐保護系統（FSSS）、汽機監控保護（TSI）、電氣控制系統（ECS）。所有的過程數據顯示在上位顯示器上，異常工況時監控軟件能給出聲光報警提醒操作工注意并給出相應的提示，指導操作工操作。
2、燃油燃?xì)忮仩t控制系統
根據需要可以采用PLC控制或DCS控制。主要實現對燃燒機控制、水泵電機控制、汽包壓力指示報警、汽包水位指示報警調節控制。
3、燃煤鏈條鍋爐控制系統
根據需要可以采用PLC控制、DCS控制或變頻控制。主要實現對引風電機控制、鼓風電機控制、水泵電機控制、爐排電機控制、出渣電機控制、上煤電機控制、爐膛溫度顯示、汽包壓力指示報警、汽包水位指示報警調節、鼓引風風門遙控調節。
4、循環流化床鍋爐控制系統
根據需要可以采用PLC控制、DCS控制或變頻控制。主要實現對引風電機控制，鼓風電機控制，水泵電機控制，給煤電機控制，燃燒系統溫度指示，汽包壓力指示報警，汽包水位指示報警、調節，鼓、引風風門遙控調節。
|
