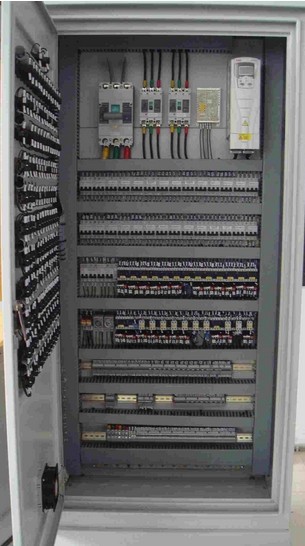

星-三角啟動控制柜
在電機啟動時將電機接成星型接線,當電機啟動成功后再將電機改接成三角型接線（通過雙投開關迅速切換）
1、容量7.5KW以下的三相異步電動機。
2、電動機在啟動瞬間造成電網電壓波動小于10%的，對于不經常啟動的電動機可以放寬到15%；如果有專用變壓器S變壓器≥5P電機，電動機允許直接頻繁啟動。
3、滿足經驗經驗公式：Ist/IN<0.75+ST\4PN
ST----公用變壓器容量，KVA；
PN-----電動機額定功率，KW；
Ist/IN---電動機啟動電流和額定電流之比。
4、星三角降壓啟動的電動機三相繞組共有六個外接端子：A-X、B-Y、C-Z （以下以額定電壓380V的電機為例）
A.星形啟動：X-Y-Z相連，A、B、C三端接三相交流電壓380V，此時每相繞組電壓為220，較直接加380V啟動電流大為降低，避免了過大的啟動電流對電網形成的沖擊。此時的轉矩相對較小，但電動機可達到一定的轉速。
B.角形運行：經星形啟動電動機持續一段時間（約幾十秒鐘）達到一定的轉速后，電器開關把六個接線端子轉換成三角形連接并再次接到380V電源時每相繞組電壓為380V，轉矩和轉速大大提高，電動機進入額定條件下的運行過程。 |
